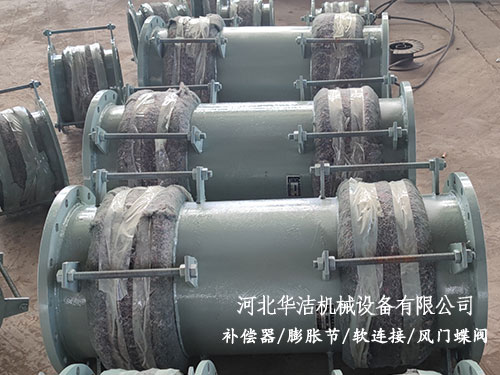

軸向型復式拉桿波紋補償器
全國咨詢熱線：
13832760163
產品詳情
軸向型復式拉桿波紋補償器由兩段或三段波紋管，短中間接管及長拉桿等零件構成，結構簡單，長拉桿不是承力構件。軸向型復式拉桿波紋補償器現場安裝完后，須將耳后兩側的螺母退至限位螺母處。
連接方式：1、法蘭連接 2、接管連接
產品可根據客戶要求定做
軸向型復式拉桿波紋補償器的應用說明：
1、軸向型復式拉桿波紋補償器結構簡單、補償量大，一般使用于低疲勞次數，需大補償量的管線。
2、樣本中所給補償量均為疲勞破壞次數1000次下的軸向補償量。
3、法蘭連接按機標JB81-59供貨，也可根據用戶要求按國標、化標或其它標準供貨。
軸向型復式拉桿波紋補償器對固定支座的作用力：
壓力推動：Fp=100·P·A ?。∟）
軸向彈力：Fx=f·Kx·X ?。∟）
式中：P： 工作壓力或試驗壓力 MPa；
A： 有效面積（查樣本） 平方米；
Kx： 補償器軸向剛度 N/mm；
X： 補償器使用的軸向補償量；
mmf：系數，當補償器進行預變形時，f為1/2，當補償器不進行預變形時，f取1。
